Guía Completa: Cómo Leer la Placa de un Motor Eléctrico Trifásico Siemens
¿Necesitas interpretar la información técnica de tu motor eléctrico? En esta guía te explicamos paso a paso cómo leer e interpretar todos los datos de la placa característica usando un ejemplo real.
¿Por qué es importante leer correctamente la placa del motor?
La placa característica de un motor eléctrico es como su “documento de identidad”. Contiene toda la información técnica esencial para:
- Seleccionar el motor correcto para tu aplicación
- Configurar adecuadamente los sistemas de protección
- Realizar mantenimiento preventivo efectivo
- Garantizar operación segura y eficiente
- Cumplir con normativas industriales
Análisis detallado de una placa real Siemens

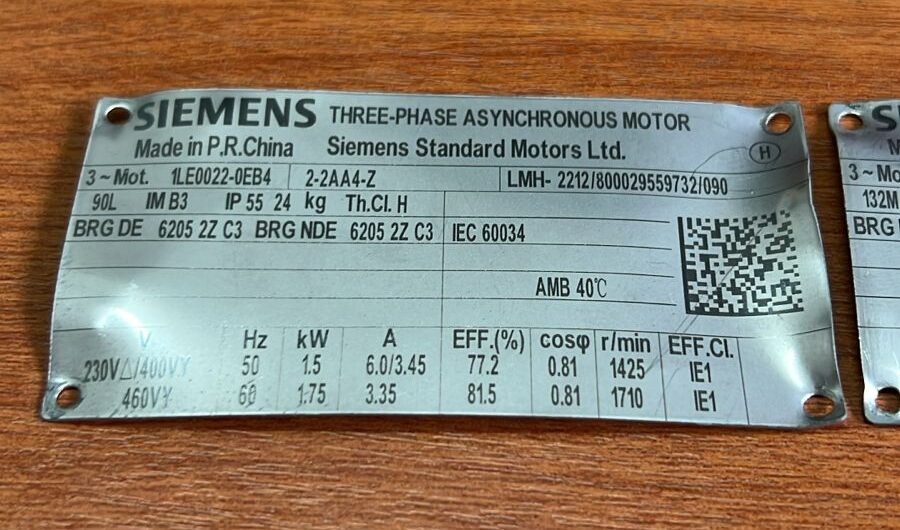

Tomemos como ejemplo esta placa de motor Siemens 1LE0022 para explicar cada elemento:
1. Información del Fabricante y Modelo
- SIEMENS THREE-PHASE ASYNCHRONOUS MOTOR: Tipo de motor
- Made in P.R.China – Siemens Standard Motors Ltd.: Origen y fabricante
- 1LE0022-0EB4: Código de modelo específico
- 2-AA4-Z: Variante y configuración del motor
2. Especificaciones Técnicas Principales
Características Mecánicas
- 90L: Tamaño constructivo del motor
- IM B3: Tipo de montaje (horizontal con patas)
- IP 55: Grado de protección (polvo y chorros de agua)
- 24 kg: Peso del motor
- Th.Cl. H: Clase térmica H (180°C)
Información de Rodamientos
- BRG DE 6205 2Z C3: Rodamiento lado accionamiento
- BRG NDE 6205 2Z C3: Rodamiento lado no-accionamiento
- IEC 60034: Norma internacional aplicable
Condiciones Ambientales
- AMB 40°C: Temperatura ambiente máxima de operación
3. Datos Eléctricos Detallados
Para conexión 230V△/400VY:
- Hz: 50 Hz (frecuencia)
- kW: 1,5 kW (potencia nominal)
- A: 6,0/3,45 A (corriente nominal)
- EFF.(%): 77,2% (eficiencia)
- cosφ: 0,81 (factor de potencia)
- r/min: 1425 rpm (velocidad nominal)
- EFF.CL: IE1 (clase de eficiencia)
Para conexión 460VY:
- Hz: 60 Hz (frecuencia)
- kW: 1,75 kW (potencia nominal)
- A: 3,35 A (corriente nominal)
- EFF.(%): 81,5% (eficiencia)
- cosφ: 0,81 (factor de potencia)
- r/min: 1710 rpm (velocidad nominal)
- EFF.CL: IE1 (clase de eficiencia)
Interpretación práctica de los datos
Código de modelo 1LE0022-0EB4
- 1LE0: Serie de motores Siemens (fundición de hierro)
- 022: Eficiencia IE1 (estándar)
- 0EB4: Tamaño 50L, 4 polos, configuración específica
Análisis de conexiones eléctricas
Conexión 230V△/400VY (50Hz)
- Ideal para redes de 400V trifásicas (estándar argentino)
- 1,5 kW a 1425 rpm: Perfecto para bombas centrífugas
- Corriente 6,0A en triángulo / 3,45A en estrella
- Eficiencia 77,2%: Cumple estándar IE1
Conexión 460VY (60Hz)
- Para aplicaciones en 60Hz (exportación o equipos importados)
- 1,75 kW a 1710 rpm: Mayor potencia a mayor frecuencia
- Corriente 3,35A: Menor corriente a mayor tensión
Especificaciones mecánicas importantes
Rodamientos 6205 2Z C3
- 6205: Rodamiento de bolas estándar
- 2Z: Blindaje metálico en ambos lados
- C3: Juego interno mayor (para aplicaciones con temperatura)
Montaje IM B3
- Montaje horizontal con patas
- Eje horizontal
- Carcasa con aletas de refrigeración
Clase térmica H
- Temperatura máxima 180°C
- Mayor resistencia al calor que clases F o B
- Ideal para ambientes severos
Cómo interpretar los códigos específicos
Códigos de modelo
- 1LA7084-2YK60: Código de modelo Siemens
- Cada segmento indica características específicas del motor
Rodamientos
- Rod.lado eje: 6204 C3-2RS: Especificación del rodamiento lado acoplamiento
- Rod.lado vent: 6204 C3-2RS: Especificación del rodamiento lado ventilador
Factor de Potencia
- cos φ: Factor de potencia del motor
- Valores típicos: 0,8 a 0,9
Interpretación práctica según tu aplicación
Para Bombas y Ventiladores
- Verifica que la velocidad del motor coincida con los requerimientos
- Considera el factor de servicio para aplicaciones variables
Para Compresores
- La clase de aislamiento debe ser adecuada para arranques frecuentes
- Verifica la corriente de arranque
Para Aplicaciones con Variador
- Confirma que el motor sea apto para operación con VFD
- Verifica las especificaciones de aislamiento
Errores comunes al leer placas
❌ Error 1: Confundir tensiones
No conectar un motor 220/440V a 380V directamente
❌ Error 2: Ignorar el factor de servicio
No considerar la capacidad de sobrecarga del motor
❌ Error 3: Malinterpretar la corriente
Usar valores de corriente incorrectos para dimensionar protecciones
❌ Error 4: No verificar condiciones ambientales
Instalar motores fuera de sus especificaciones de temperatura
Checklist para verificación de placa
- [ ] Potencia adecuada para la aplicación
- [ ] Tensión compatible con la red eléctrica
- [ ] Velocidad apropiada para el equipo accionado
- [ ] Corriente dentro de los límites del sistema eléctrico
- [ ] Grado de protección IP adecuado para el ambiente
- [ ] Clase de aislamiento apropiada para la aplicación
- [ ] Factor de servicio suficiente para las condiciones de trabajo
Cuándo consultar a un especialista
Contacta a un especialista en motores cuando:
- Los datos de placa no coincidan con tu aplicación
- Necesites reemplazo y tengas dudas sobre equivalencias
- Requieras modificaciones en las conexiones
- El motor opere fuera de condiciones nominales
- Planees usar variadores de frecuencia
Normativas y estándares aplicables
Normas IEC (Internationales)
- IEC 60034-1: Especificaciones generales
- IEC 60034-30: Clases de eficiencia energética
Normas locales
- IRAM: Normas argentinas aplicables
- Reglamentación de eficiencia energética
